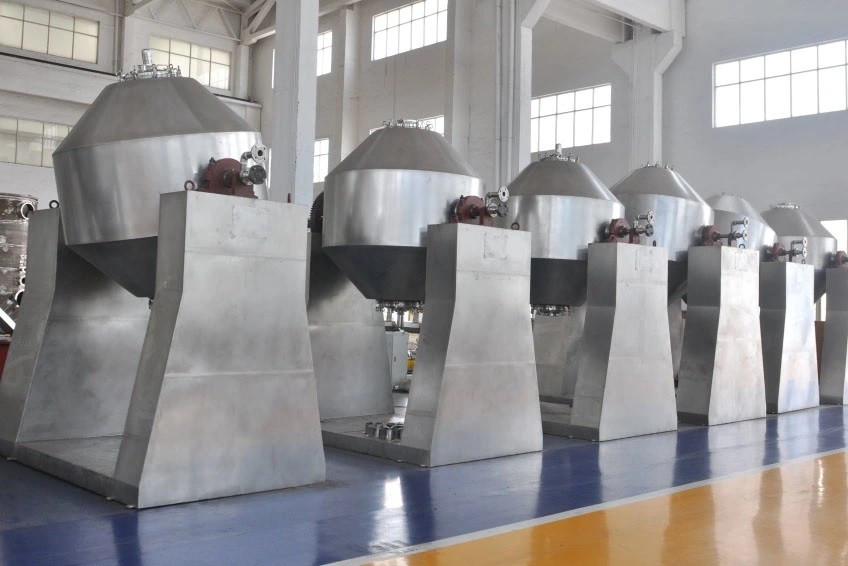

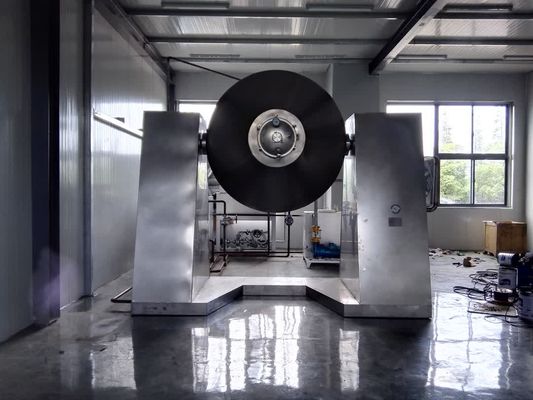

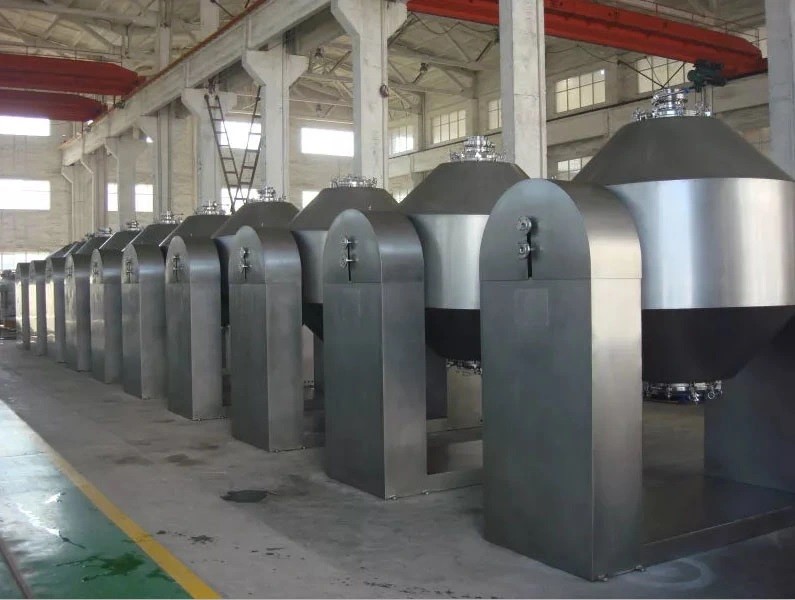

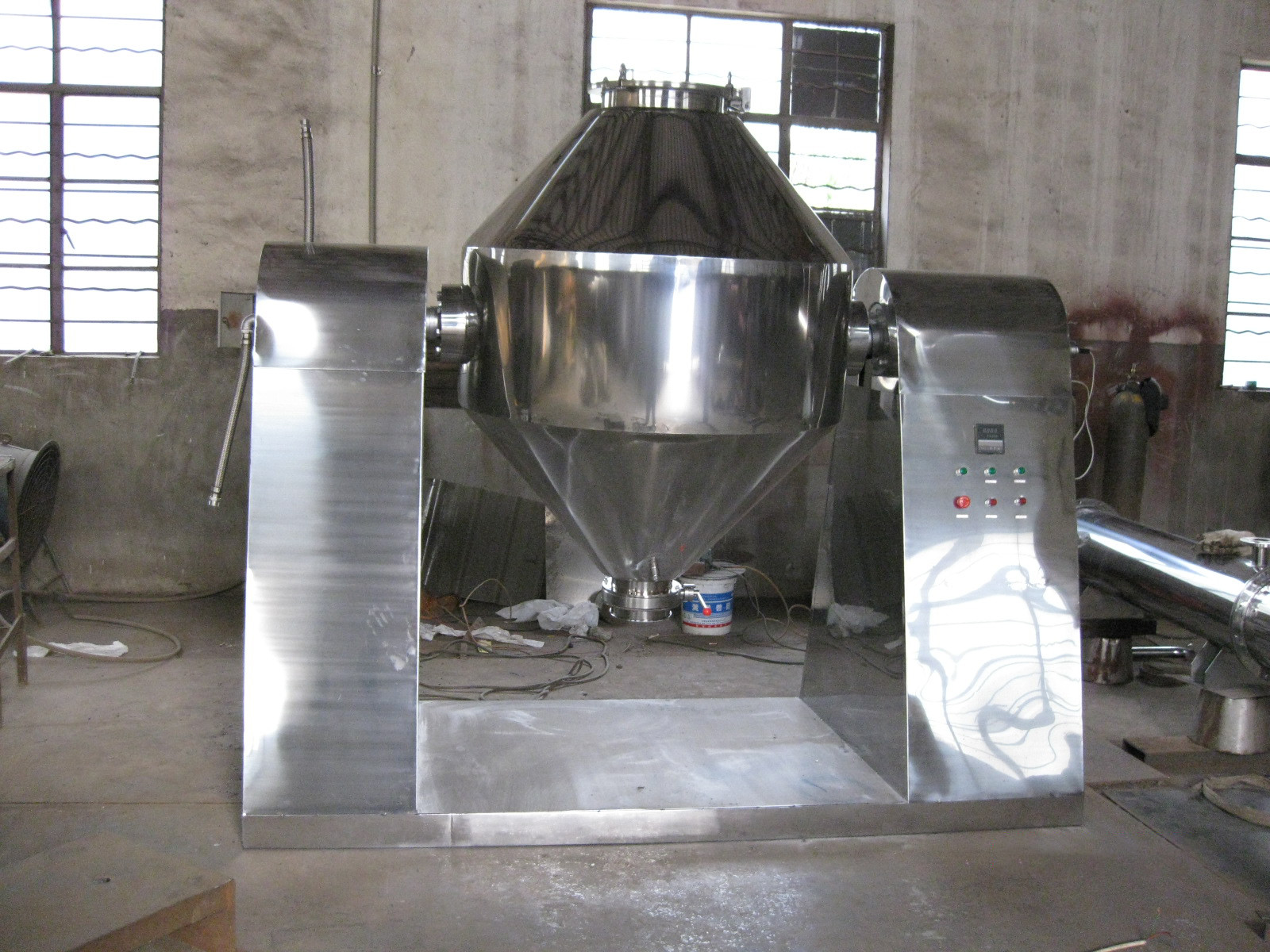

SZG-Hoge Reeks - van de het Chemische productenindustrie van het kwaliteitsvoedsel Roterende Vacuüm Dubbele de Kegel Roterende Vacuümdroger
INLEIDING
SZG-is de dubbel-kegel roterende vacuümdroger een nieuw generatie drogend apparaat ons bedrijf zich op basis van technologie van binnenlandse gelijkaardige producten ontwikkelde. Het gebruikt riem-ketting twee elastische koppelingsmanier zo het regelmatig in werking stelt. Wijst de speciaal ontworpen technologie volledig op twee goede concentrische schachten. De verwarmende middelgrote en vacuüm van het het systeemgebruik van het systeemgebruik betrouwbare vacuüm betrouwbare mechanische verbinding of ons-Technologie roterende verbinding, op welke basis wij szg-a, met het stepless snelheid regelen en constante temperatuurcontrole hebben ontwikkeld. Wij leveren ook honderdenreeksen aan de klanten elk jaar. Zoals voor werkend middel, kan het thermische olie of stoom of warm water zijn. Voor het drogen van de zelfklevende grondstoffen, hebben wij speciaal een het bewegen gehemelteboter voor u ontworpen.
HET WERK PRINCIPE
Wanneer de hitte bron (warm water, lage temperatuurstoom, of thermische olie) pas door het verzegelde jasje, de hitte aan grondstof door binnenshell zal worden overgebracht.
Onder actie van het drijven van macht, wordt de tank langzaam geroteerd en de grondstof wordt onophoudelijk gemengd. Het doel van het versterkte drogen kan worden gerealiseerd.
De grondstof is vacu5um voorwaarde. Wanneer de stoomdruk daalt, maakt het de vochtigheid (oplosmiddel) aan de oppervlakte van grondstof wordt verzadiging en dan verdampt. Het oplosmiddel zal door vacuümpomp worden gelost.
De vochtigheid (oplosmiddel) zal van grondstof infiltreren. Verdamp onophoudelijk en los. De productieprocessen worden onophoudelijk uitgevoerd en het drogen kan in een korte tijd worden gedaan.
PRODUCTOMSCHRIJVING
EIGENSCHAPPEN
De automatische constante temperatuurcontrole wordt gebruikt wanneer de olie verwarmt. De biochemische producten en de grondstoffen kunnen, in een temperatuur tussen 20-160ºC droog zijn.
Hoge thermische efficiency, meer dan 2 keer verbetering dan gemiddelde oven.
Het indirecte verwarmen zodat het materiaal niet zal vervuild worden. Overeenkomstig „GMP“ vereisten. Eenvoudig materiaalonderhoud. Gemakkelijk schoon te maken.
Het gebruiken van geadviseerd de demonstratieoplosmiddel van het nieuwe vestigingsproces om nieuwe vestiging terug te krijgen.
TOEPASSING
Concentratie, het mengen en het drogen zich van poeder, korrelige materialen en vezels van chemisch product, geneesmiddel en voedsel de industrieën: Materialen die drogen het bij lage temperatuur vereisen (zoals biologische producten). Geschikt zijn om materialen te drogen die gemakkelijk geoxydeerd, vluchtig, warmtegevoelig, sterk irriterend middel, gifstof liet of niet toe zijn om zijn kristallen te vernietigen.
TECHNISCHE PARAMETERS
| ItemModel | Szg-100 | Szg-350 | Szg-500 | Szg-750 | Szg-1000 | Szg-1500 | Szg-2000 | Szg-3500 | Szg-4500 | Szg-5000 |
| Binnenvolume van Tank (L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| Praktisch Ladingsvolume (l) | ≤50 | ≤175 | ≤250 | ≤375 | ≤ 500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
|
Heatintgebied (m2)
|
1.16
|
2
|
2.63
|
3.5
|
4.61
|
5.58
|
7.5
|
11.2
|
13.1
|
14.1
|
| Roterende Snelheid (r.p.m.) |
4-6
|
|||||||||
| Vermogen van Motor (kW) | 0,75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| Bezette AreaLxW (mm) | 2160x800 | 2260x800 | 2350x800 | 2560x1000 | 2860x1300 | 3060x1300 | 3260x1400 | 3760x1800 | 3960x2000 | 4400x2500 |
| Roterende Hoogte (mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| Ontwerpdruk voor binnen van Tank (MPa) | -0.1-0.15 | |||||||||
| Ontwerpdruk van jasje (MPa) | ≤0.3 | |||||||||
| Het werk Temperatuur (°C) | Ttank Inside≤85 Jacket≤140 | |||||||||
|
Model van Vacuümpomp
(met condensator) |
2X-15A
|
2X-15A
|
2X-30A
|
2X-30A
|
2X-70A
|
Jzjx300-8
|
Jzjx300-4
|
Jzjx600-8
|
Jzjx600-4
|
Jzjx300-4
|
|
ModelPower
|
2KW
|
2KW
|
3KW
|
3KW
|
505KW
|
7KW
|
9.5KW
|
11KW
|
20.5KW
|
22KW
|
| Macht van Vacuüm | SK-0,4 | SK-0,4 | SK-0,8 | SK-1,5 | SK-1,5 | SK-3 | SK-6 | SK-6 | SK-9 | SK-12 |
|
ModelPower
|
1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| Gewicht (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
