De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger

1 reeks (Min. Orde)
MOQ
US $3,000-30,000 / Set | 1 Set (Min. Order)
Prijs
De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Hittebron: de overdrachtolie of warm water van de stoomhitte
Koude bron: De bladkoeler gebruikt koud water of gekoelde pekel
Drie verscheidenheden: normaal druktype, vacuümtype en positieve druktype
Specificatie: 5-5000kg
Grondstof: Q235A/SS304/SS316L
Garantie: 1 jaar
Hoog licht:

Modder Drogere Machine

,

Roterende Vacuümpeddeldroger

Basis informatie
Plaats van herkomst: Changzhou, China
Merknaam: Melton
Certificering: CE,ISO,GMP
Modelnummer: Aangepaste KJG,
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: volgens het verzoek
Levertijd: 5-8 het werkdagen
Betalingscondities: L/C, T/T
Levering vermogen: 30 Reeks/Reeksen per Jaar
Productomschrijving

Holle bladslibdroger Machine Vacuümhark Roterende trommel Peddeldroger met ontwerp



Peddeldroger is met succes gebruikt in voedsel, chemie, petrochemie, kleurstoffen, industrieel slib en andere gebieden.Warmteoverdrachtsapparatuur, koeling, mengeigenschappen maken het mogelijk om de volgende unitbewerkingen te voltooien: branden (lage temperatuur), koelen, drogen (oplosmiddelterugwinning), verwarmen (smelten), reactie en sterilisatie.

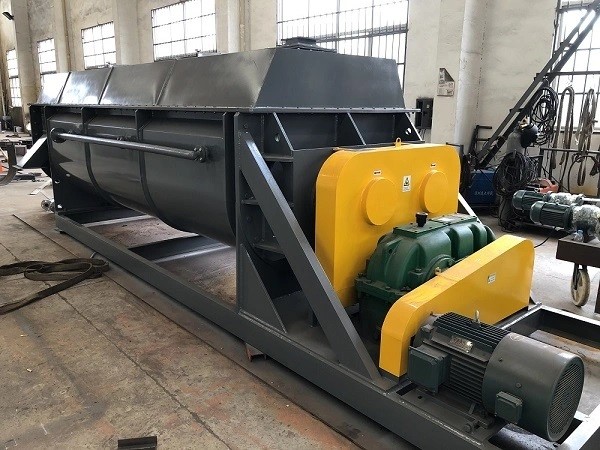

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 0
Wordt gebruikt om mesdrogerwerk op middelhoge temperatuur uit te voeren, aangevuld met verbranding bij lage temperatuur.Zoals: calciumsulfaat-dihydraat (Ca2SO4 · 2H2O) verbranding tot calciumsulfaat-hemihydraat (Ca2SO4 · 1/22H2O).Natriumbicarbonaat (NaHCO3) in gecalcineerde natriumcarbonaat (Na2HCO3) enzovoort.
Ga in het koelmedium, zoals water, zout water, enz. Bijv.: gebruikt in de soda-industrie paddle-koelbasismachine, vervang de oude luchtgekoelde koeler-basismachine, bespaar energie en uitlaatgasbehandelingsapparatuur, waardoor de bedrijfskosten worden verlaagd.
Oplosmiddel nodig, ontvlambare oxidatiegevoelige materialen speciaal aangepast.Is op grote schaal gebruikt in de fijne chemische, petrochemische, kleurstofindustrie.
Axiaal interval, temperatuur, vochtigheid, mate van menguniformiteit, waardoor het apparaat wordt gebruikt om te verwarmen of te smelten, of sommige vaste materiaalreacties.In de kunstmest- en gemodificeerde zetmeelindustrie zijn met succes toegepast.Bladdroger kan worden gebruikt om voedsel en meelverwerking te steriliseren.Een groot verwarmingsoppervlak van het effectieve volume van de eenheid wordt binnenkort verwarmd tot sterilisatietemperatuur, waardoor langdurige verwarming wordt vermeden om de kwaliteit van materialen te veranderen.

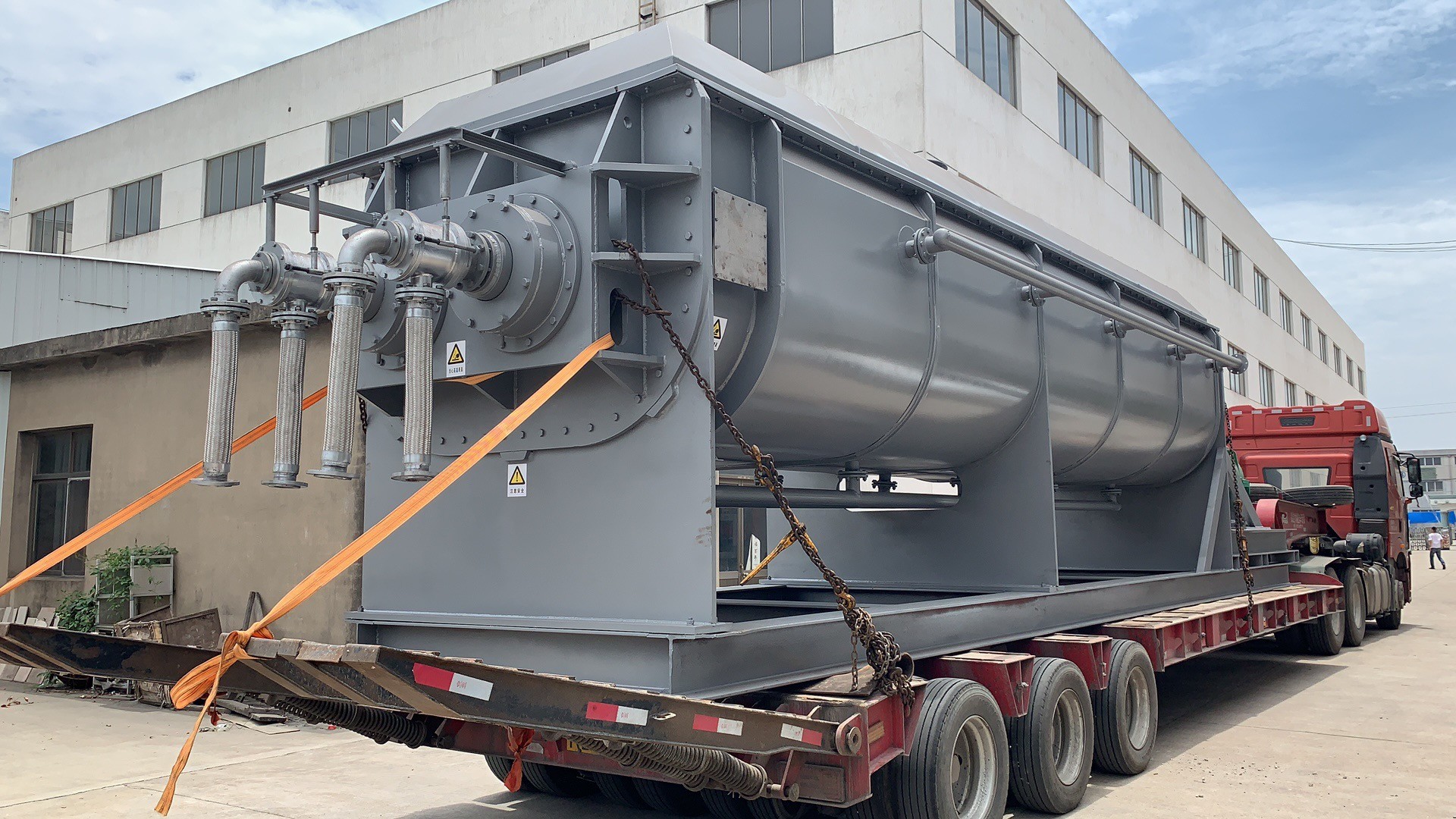

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 1

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 2



1. Inleiding en toepassing


Continue peddeldroger met hol blad wordt toegepast op droge of koele pasta, deeltjes, poederachtige materialen en materialen in slurrietoestand.Het voert het proces van drogen, koelen, verwarmen, steriliseren, reageren en verbranden bij lage temperatuur uit.De speciale roer- en warmteoverdrachtsbladen zorgen voor een hoge warmteoverdrachtsefficiëntie en bieden een zelfreinigende functie.

2. Werkingsprincipe

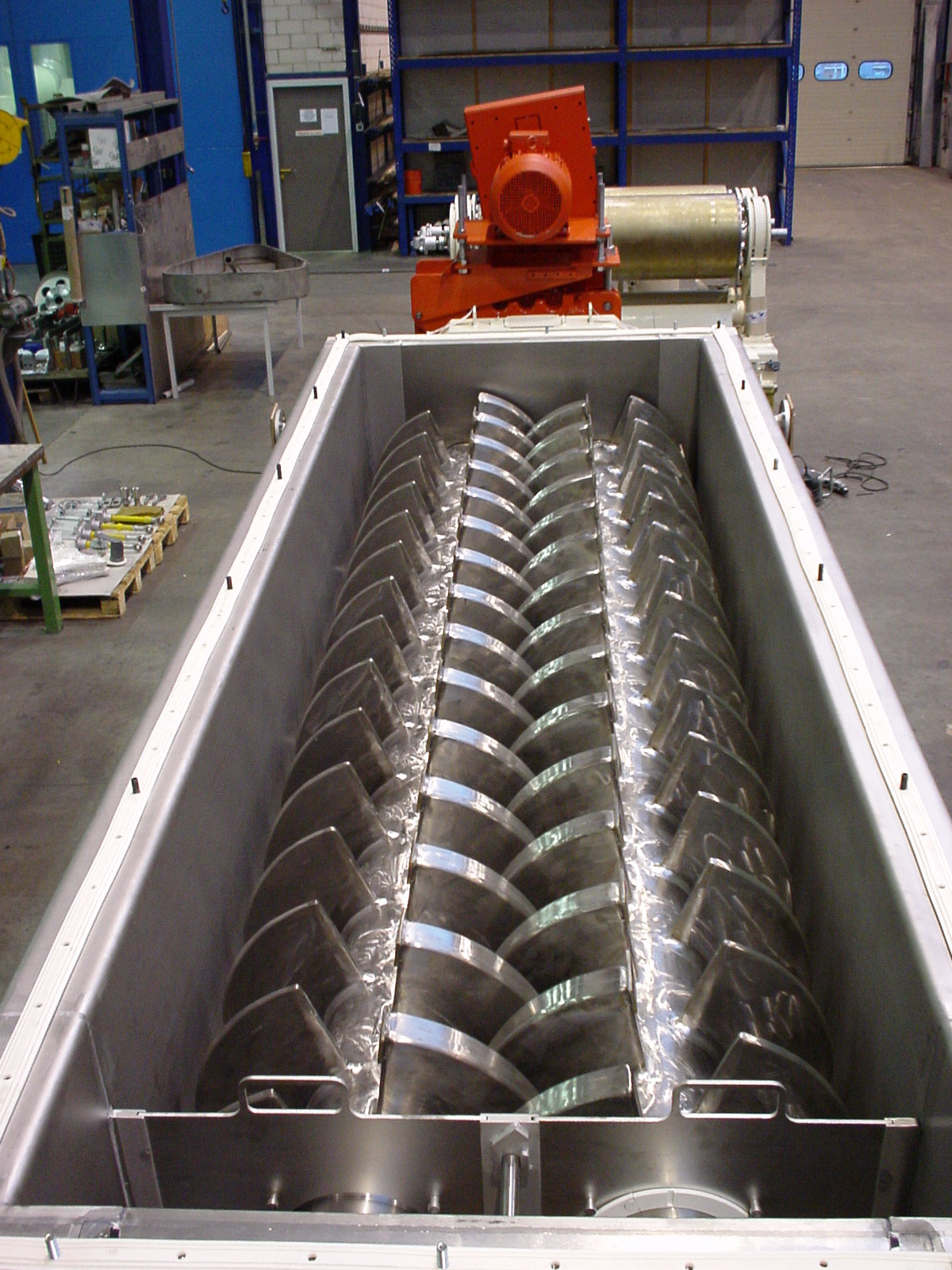

Op de holle as zijn holle blokvormige messen of wigvormige messen geconcentreerd.Verwarmingsmedia stromen door de schoepen vanuit de holle as.Het warmteoverdrachtsoppervlak in het effectieve volume is erg hoog.
Het temperatuurbereik van verwarmingsmedia is -40 ºC tot 320 ºC.Verwarmingsbron kan stoom, vloeibare toestand zijn, zoals stoom, thermische olie enz.

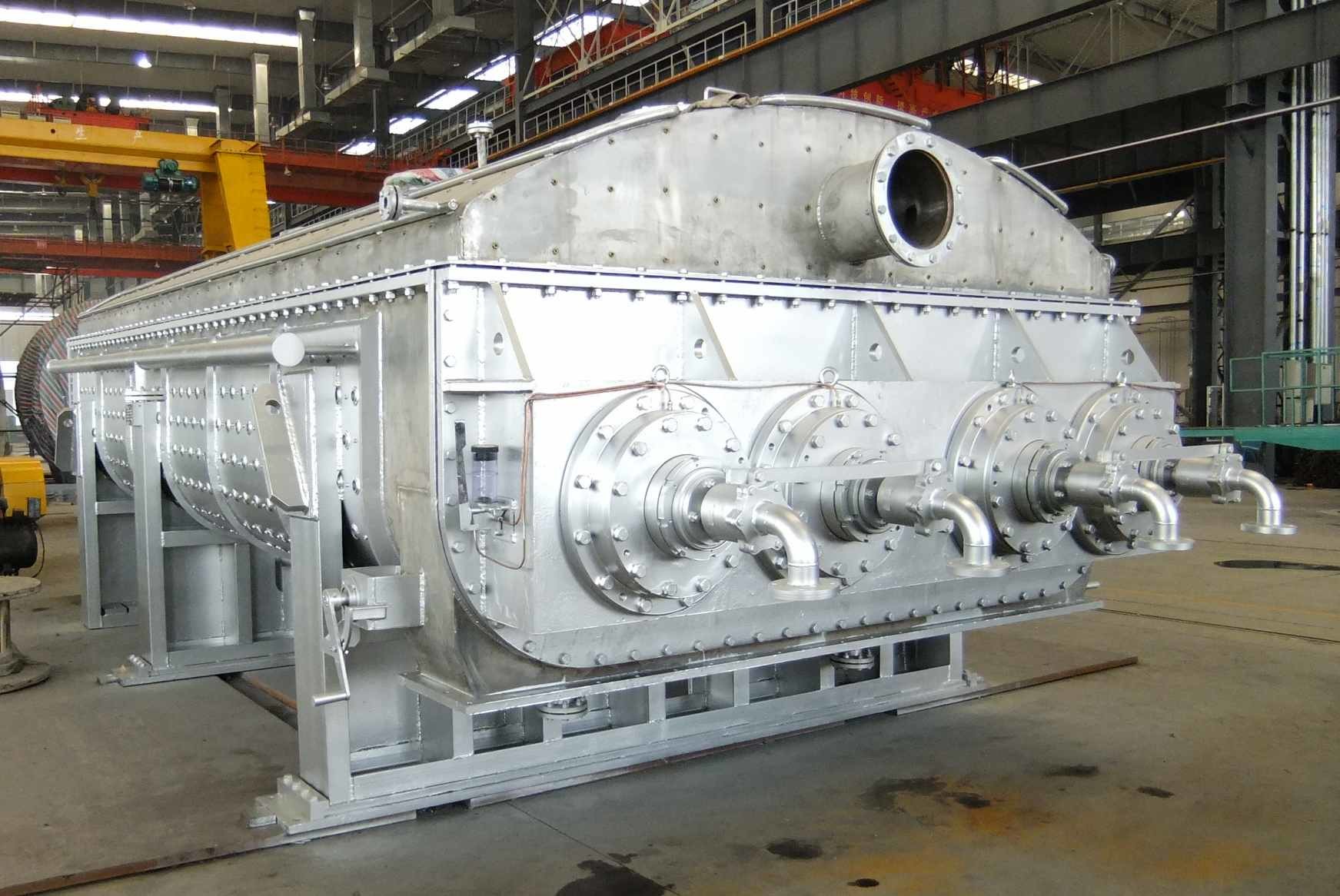

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 3
Indirecte verwarming, er wordt geen warmte afgevoerd door de lucht.Alle warmte wordt gebruikt om de materialen te drogen, behalve de verloren warmte-isolatielagen.Het oppervlak van het blokvormige mes heeft een zelfreinigende functie.
De relatieve bewegingen van de productdeeltjes en het blokvormige bladoppervlak kunnen de materialen reinigen die aan het bladoppervlak zijn bevestigd, zodat het warmteoverdrachtsoppervlak schoon is tijdens het werken.
De schaal van de peddeldroger met hol blad heeft een Ω-vorm.Meestal zijn 2 of 4 stuks holle roeras in de schaal aangebracht.Om lekkage van materialen en stof te voorkomen, is er een verzegeld aansluitdeksel en bovendeksel met de schaal.De warmteoverdrachtmedia stromen door de rotatieconnector, de mantel van de mantel en de holle roeras.
Het warmteoverdrachtsmedium passeert door de roterende verbinding, door de behuizingsmantel en de holle as, de holle mengas heeft in overeenstemming met het type warmtemedium een ​​andere interne structuur om een ​​optimaal warmteoverdrachtseffect te garanderen.

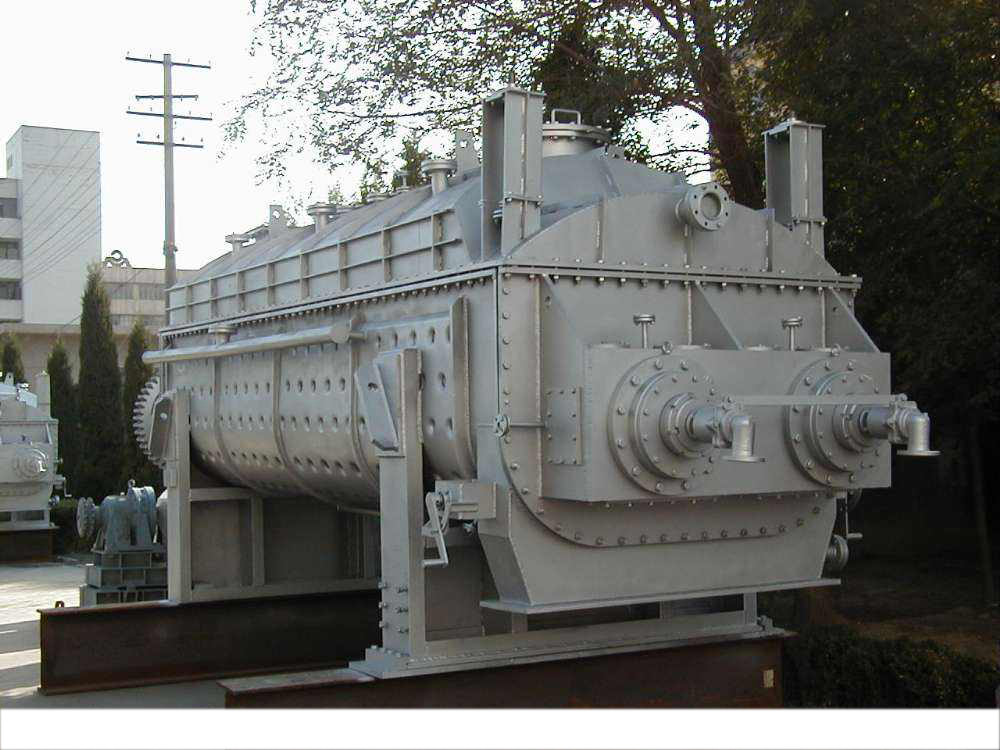

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 4

3. Functies


(1) Laag energieverbruik: geen warmteoverdracht door de lucht vanwege indirecte warmte.Er zit geen warmte-isolatielaag bij de buitenmuur van de wasdroger.Het verbruikt 1,2 kg stoom om 1 kg water te verdampen voor het drogen van slurrymaterialen.


(2) Lage kosten van het bladdrogersysteem: het effectieve volume van de eenheid heeft een groot warmteoverdrachtsoppervlak, dus de verwerkingstijd is kort en de omvang van de apparatuur wordt klein.Het vermindert het vloeroppervlak en de bouwruimte aanzienlijk.


(3) Omgaan met een breed scala aan materialen: warmtegevoelig materiaal en de materialen die onder hoge temperatuur moeten worden verwerkt, kunnen met verschillende verwarmingsmedia worden verwerkt.


(4) Gebruikelijke media zijn: stoom, thermische olie, heet water en koelwater, enz.



(5) Continue werking of intermitterende batchwerking, veel gebruikt op veel gebieden.


(6) Milieuvervuiling is minder: zonder transportlucht wordt er maar heel weinig poeder vervoerd.Verdamping van het oplosmiddelmateriaal is erg klein, gemakkelijk te hanteren.Voor de materialen die vervuiling kunnen veroorzaken of het oplosmiddel dat moet worden teruggewonnen, kan het een gesloten circulatie aannemen.


(7) Lage bedrijfskosten: de structuur. 1 uur/dag voor de operator is genoeg voor normaal gebruik.Lage roersnelheid en redelijke structuur zorgen voor lage onderhoudskosten.


(8) stabiele werking: de wigvormige bladen zorgen voor speciale compressie, expansie van het roereffect, de materiaaldeeltjes zullen volledig in contact komen met het warmteoverdrachtsoppervlak in de axiale sectie.Het verschil in temperatuur, vochtigheid en mengeffect is erg klein in het verschillende axiale gebied, om de stabiliteit van het proces te waarborgen.


(9) Lage snelheid zal de korrelige materialen of gesneden materialen niet breken.



Details



De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 5

De holle Drogere Machine van de Bladmodder, Roterende Vacuümpeddeldroger 6







Technische specificaties



Artikel / model JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110
Warmteoverdrachtsgebied (m2) 3 9 13 18 29 41 52 68 81 95 110
Effectief volume (m3) 0.06 0,32 0,59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
bereik van rotatie (rmp) 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
vermogen (kW) 2.2 4 5.5 7.5 11 15 30 45 55 75 95
LichaamsbreedteA (mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210
Totale breedte B (mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
Lichaamsbreedte C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
Totale lengte D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
In en uit materiële afstand E (mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
Middenhoogte F (mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220
Totale hoogte H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
Stoominlaat N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
Uitlaat O (duim) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2



Deze vacuümdroogapparatuur wordt toegepast in de farmaceutische, voedings-, voedings-, chemische en andere industrieën.
